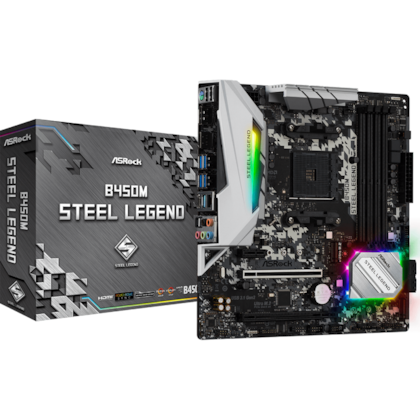

Placa Mãe Asrock B450M Steel Legend Ddr4 Am4 M.2 Nvme Hdmi Dipslay Port Usb 3.0 90-Mxb9Y0-A0Bay1Z

Marca:

ASROCK

Modelo:

90-Mxb9Y0-A0Bay1Z

Recursos Únicos

ASRock USB 3.2 Gen2

Porta ASRock USB 3.2 Gen2 Tipo-A (10 Gb/s)

Porta ASRock USB 3.2 Gen2 Tipo-C (10 Gb/s)

ASRock Super Alloy

Dissipador XXL Aluminum Alloy

Bobina de Energia 60A Premium

Capacitores Nichicon 12K Pretos (Capacitores 100% Japoneses feitos de alta qualidade de polímero condutivo)

I/O Armor

PCB Black Safira

PCB de Fibra de Vidro de Alta Densidade

PCB de 2oz de Cobre

Slot de Aço ASRock

ASRock Ultra M.2 (PCIe Gen3 x4)

ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)

Live Update & APP Shop ASRock

CPU

Suporta Soquete AMD AM4 Ryzen™ 2000, 3000, 4000 G-Series, 5000 e 5000 G-Series Desktop Processors

Design Digi Power

Design Power Phase 6

Chipset

AMD Promontory B450

Memória

Tecnologia de memória DDR4 Dual Channel

4x slots DDR4 DIMM

CPUs AMD série Ryzen (Vermeer) Suporta DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

CPUs AMD série Ryzen (Matisse) suportam memória DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

AMD Ryzen series APUs (Cezanne) Suporta DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

AMD Ryzen series APUs (Renoir) Suporta DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

CPUs AMD série Ryzen (Pinnacle Ridge) suportam memória DDR4 3533+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

CPUs AMD série Ryzen (Picasso) suportam memória DDR4 2933 / 2667 / 2400 / 2133 não-ECC, sem-buffer*

CPUs AMD série Ryzen (Summit Ridge) suportam memória DDR4 3466+(OC) / 3200(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

CPUs AMD série Ryzen (Raven Ridge) suportam memória DDR4 3466+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 não-ECC, sem-buffer*

Capacidade máxima de memória do sistema: 128GB**

Suporta módulos de memória Extreme Memory Profile (XMP)

15µ de Ouro nos Contatos dos Slots DIMM

BIOS

BIOS Legal 128Mb AMI UEFI com suporte a interface gráfica Multi-idioma

Suporta "Plug e Play"

Compatível com eventos de despertar ACPI 5.1

Suporta jumperfree

Suporta SMBIOS 2.3

Multi-ajuste de Voltagem DRAM

Gráficos

Gráficos AMD Radeon™ Série Vega integrados nas APUs Série Ryzen*

DirectX 12, Pixel Shader 5.0

Memória compartilhada padrão de 2GB. Memória compartilhada máxima suporta até 16GB.**

Dupla Saída Gráfica: suporta portas HDMI e DisplayPort 1.2 por conectores independentes

Suporta Tecnologia HDMI 1.4 com resolução máxima de 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz

Suporta DisplayPort 1.2 com resolução máxima de 4K x 2K (4096x2160) @ 60Hz

Suporta Sincronismo Automático de Lábios, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI 1.4 (Monitor HDMI compatível necessário)

Suporta HDCP 1.4 com a portas HDMI 1.4 e DisplayPort 1.2

Suporta reprodução 4K Ultra HD (UHD) com as portas HDMI 1.4 e DisplayPort 1.2

*O suporte pode variar dependendo da CPU

**A memória máxima compartilhada de 16GB requer 32GB de memória instalada no sistema.

Áudio

Áudio HD 7.1 Canais com Proteção de Conteúdo (Realtek ALC892/897 Audio Codec)

Suporta Surge Protection

Proteção de Isolamento do PCB

Camadas do PCB Individuais para os Canais E/D de Áudio

Conectores de Áudio de Ouro

Rede

Rede PCIE 1x Gigabit 10/100/1000 Mb/s

Realtek RTL8111H

Suporta Wake-On-LAN

Suporta Proteção Contra Raios/ESD

Suporta Eficiencia de Energia Ethernet 802.3az

Suporta PXE

Slots

CPUs AMD série Ryzen (Vermeer, Matisse, Cezanne, Renoir, Summit Ridge e Pinnacle Ridge)

1x slot PCI Express 3.0 x16 (PCIE2: modo x16)*

1x slot PCI Express 2.0 x16 (PCIE3: modo x4)

CPUs AMD série Ryzen (Picasso, Raven Ridge)

1x slot PCI Express 3.0 x16 (PCIE2: modo x8) (Se você utilizar a APU Athlon 2xxGE Série, o slot PCIE2 irá operar em modo x4.)

1x slot PCI Express 2.0 x16 (PCIE3: modo x4)

CPUs AMD série Athlon

1x slot PCI Express 3.0 x16 (PCIE2: modo x4)*

1x slot PCI Express 2.0 x16 (PCIE3: modo x4)

1x slot PCI Express 2.0 x1

Suporta AMD Quad CrossFireX™ e CrossFireX™

*SSD NVMe como discos de boot

Armazenamento

4x conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug*

1x Soquete Ultra M.2 (M2_1), suporta módulo M.2 PCIe M Key tipo 2242/2260/2280 até Gen3 x4 (32 Gb/s) (with Vermeer, Matisse, Cezanne, Renoir, Picasso, Summit Ridge, Raven Ridge e Pinnacle Ridge) ou Gen3 x2 (16 Gb/s) (com APU Athlon série e Raven Ridge 2)**

1x Soquete M.2 (M2_2), suporta módulos M Key 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s

*O M2_2 e o SATA3_3 compartilham vias. Se qualquer um deles estiver em uso, o outro será desabilitado.

**SSD NVMe como discos de boot

Suporta ASRock U.2 Kit

Conectores

1x conector para COM

1x Conector TPM

1x Conector de Intrusão do Gabinete

1x Conector de Speaker e Power LED

1x Conector RGB LED*

1x Conector de LED Endereçável**

1x Conector para LED da Ventoinha AMD***

1x conector de Ventoínha da CPU (4-pin)****

1x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)*****

3x Conectores de Ventoinha de Gabinete/Bomba D’água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)******

1x Conector de energia ATX 24 pinos

1x Conector de Energia 12V 8 pinos

1x Conector de painel de áudio frontal

2x conectores USB 2.0 (suportando 4 portas USB 2.0) (Suporta Proteção Contra ESD)

1x conector USB 3.2 Gen1 (suporta 2 portas USB 3.2 Gen1) (Suporta Proteção Contra ESD)

*Suporta Fita de LED de até 12V/3A, 36W no total

**Suporta Fita de LED de até 5V/3A, 15W no total

***O Conector Interno AMD Fan LED suporta fitas de LED de no máximo 3A (36W) e com comprimento de até 2,5M.

****O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A (12W).

*****O conector de Ventoinha de CPU Opcional/Bomba de Água suporta ventoinha de water cooler de no máximo 2A (24W).

******O Conector de Ventoinha de Gabinete/Bomba D’água suporta ventoinha de water cooler de no máximo 2A (24W).

CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP e CHA_FAN3/WP podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos está em uso.

Painel Traseiro

1x Porta de Mouse / Teclado PS/2

1x Porta HDMI

1x DisplayPort 1.2

1x Porta de Saída Óptica SPDIF

2x portas USB 2.0 (Suporta Proteção Contra ESD)

1x Porta USB 3.2 Gen2 Tipo-A (10 Gb/s) (Suporta Proteção Contra ESD)

1x Porta USB 3.2 Gen2 Tipo-C (10 Gb/s) (Suporta Proteção Contra ESD)

4x portas USB 3.2 Gen1 (Suporta Proteção Contra ESD)

1x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)

conectores de Áudio HD: Auto-falante traseiro / Central / Grave / Entrada de Linha / Alto-Falante Frontal / Microfone (Conectores de Áudio de Ouro)

Software e UEFI

Software

ASRock Motherboard Utility (A-Tuning)

ASRock Polychrome SYNC

UEFI

UEFI Full HD ASRock

ASRock Instant Flash

ASRock Easy RAID Installer

*Estes utilitários podem ser baixados na APP Shop.

Acessórios

Protetor E/S

2x Cabos de dados SATA

2x Parafusos Para Soquetes M.2

Monitor de Hardware

Sensor de Temperatura: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Tacômetro de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Quiet Fan (Ajuste automático das ventoinhas do gabinete de acordo com a temperatura do CPU): CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Detecção CASE OPEN

Monitoramento de Voltagem: +12V, +5V, +3.3V, Vcore

Formato

Formato Micro ATX:

9.6-in x 9.6-in, 24.4 cm x 24.4 cm

SO

Microsoft® Windows® 10 64-bit / 11 64-bit*

*Summit Ridge do not officially Suporta Windows® 11.

Certificações

FCC, CE

Pronta para ErP/EuP (Necessário fonte de alimentação pronta para ErP/EuP)
