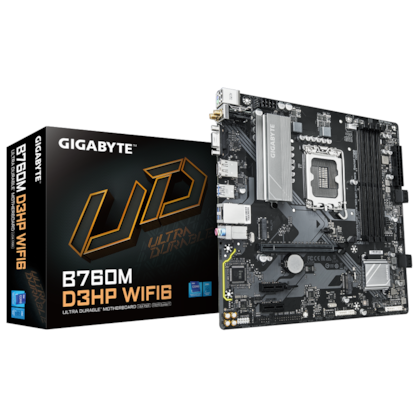

Placa Mãe Gigabyte B760m D3hp Wifi 6 Ddr5 Lga 1700 Matx M.2 Nvme Hdmi Display Port Rev 1.0

Marca:

Gigabyte

Modelo:

B760M D3HP WIFI6

CPU

Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações

(acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas).

O cache L3 varia de acordo com a CPU .

Chipset

Chipset Intel® B760 Express

Memória

Processadores Intel® Core™ i9/i7 de 14ª e 13ª geração:

Suporte para módulos de memória DDR5 5600/5200/4800/4400 MT/s

Processadores Intel® Core™ i5/i3 de 13ª geração e Intel® Core™, Pentium® Gold e Celeron® de 12ª geração:

Suporte para módulos de memória DDR5 4800/4400 MT/s

4x soquetes DDR5 DIMM com suporte para até 192 GB (capacidade de 48 GB para DIMM único) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operam em modo não ECC)

Suporte para módulos de memória não ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16

Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e número de módulos DRAM, consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)

Gráficos Onboard

Processador gráfico integrado - Suporte a gráficos Intel® HD:

1x porta D-Sub, suportando uma resolução máxima de 1920x1200 a 60 Hz

1x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz

* Suporte para a versão HDMI 2.1 e HDCP 2.3.

** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.

1x DisplayPort, suportando uma resolução máxima de 4096x2304@60 Hz

* Suporte para a versão DisplayPort 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Suporte para até três monitores ao mesmo tempo

Áudio

CODEC de áudio Realtek®

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

Suporte para saída S/PDIF

LAN

Chip LAN Realtek® GbE (1 Gbps/100 Mbps/10 Mbps)

Módulo de comunicação sem fio

Realtek® Wi-Fi 6 RTL8851BE

WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5 GHz

BLUETOOTH 5.3

Suporte para o padrão sem fio 11ax 80 MHz

(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão

CPU:

1x slot PCI Express x16, com suporte a PCIe 4.0 e rodando a x16

* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe.

Chipset:

2x slots PCI Express x1, com suporte a PCIe 3.0 e execução a x1

Interface de Armazenamento

CPU:

1x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:

1x conector M.2 (soquete 3, chave M, suporte a SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)

4x conectores SATA 6 Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset:

1x porta USB Tipo C® com suporte a USB 3.2 Gen 1, disponível através do conector USB interno

5x portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

2x portas USB 2.0/1.1 no painel traseiro

Chipset+Hub USB 2.0:

4x portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores de E/S internos

1x conector de alimentação principal ATX de 24 pinos

1x conector de alimentação ATX de 12 V de 8 pinos

1x conector de ventoinha da CPU

3x conectores de ventoinha do sistema

1x conector de faixa de LED endereçável

1x conector de faixa de LED RGB

2x conectores de soquete M.2 3

4x conectores SATA 6 Gb/s

1x conector do painel frontal

1x conector de áudio do painel frontal

1x conector USB Tipo-C®, com suporte a USB 3.2 Gen 1

1x conector USB 3.2 Gen 1

2x conectores USB 2.0/1.1

1x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

1x conector de porta serial

1x conector de porta paralela

1x conector de saída S/PDIF

1x botão Q-Flash Plus

1x jumper de reinicialização

1x jumper Clear CMOS

Conectores Painel Traseiro

2x portas USB 2.0/1.1

1x porta PS/2 para teclado/mouse,

2x conectores de antena SMA (1T1R),

1x porta D-Sub*,

1x DisplayPort*,

1x porta HDMI*,

3x portas USB 3.2 Gen 1

1x porta RJ-45

3x conectores de áudio

* O suporte real pode variar de acordo com a CPU

Controlador I/O

Chip controlador de E/S iTE®

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de vazão de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* Se a função de controle de velocidade do ventilador será suportada dependerá do ventilador que você instalar

BIOS

1x 128 Mbit flash

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos

Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash

Suporte para Q-Flash Plus

Pacote de Software

Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema Operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Fator de forma

Fator de forma Micro ATX; 24,4 cm x 24,4 cm
