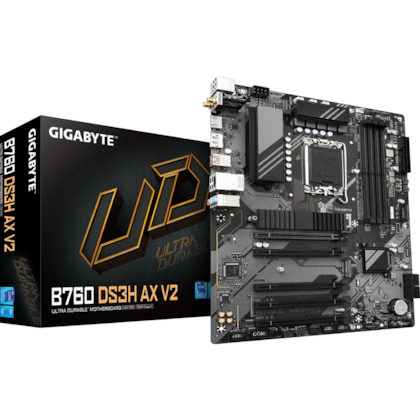

Placa De Mãe Gigabyte B760 Ds3H Ax V2 Wifi Ddr5 Lga 1700 Atx M.2 Nvme Display Port Hdmi Usb Tipo C Rev 1.0

Marca:

Gigabyte

Modelo:

B760 Ds3H Ax V2 Wifi

CPU

Soquete LGA1700: Compatível com os processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª geração.

O cache L3 varia conforme a CPU.

(Consulte a "Lista de CPUs compatíveis" para obter mais informações.)

Chipset

Chipset Intel® B760 Express

Memória

Suporte para módulos de memória DDR5 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5400(OC) / 5200(OC) / 4800 / 4000 MT/s

4x slots DIMM DDR5 com suporte para até 256 GB (capacidade de 64 GB por slot DIMM) de memória do sistema.

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam em modo não-ECC)

Suporte para módulos de memória DIMM não-ECC sem buffer 1Rx8/2Rx8/1Rx16

Suporte para módulos de memória Extreme Memory Profile (XMP)

(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de Memórias Suportadas" para obter mais informações.)

Gráficos Onboard

Processador gráfico integrado - Suporte para gráficos Intel® HD :

1x porta HDMI, com suporte para resolução máxima de 4096x2160 a 60 Hz

* Compatível com HDMI versão 2.1 e HDCP 2.3.

** Compatível com portas HDMI 2.1 TMDS nativas.

1x DisplayPort, com suporte para resolução máxima de 4096x2304 a 60 Hz

* Compatível com DisplayPort versão 1.2 e HDCP 2.3

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

CODEC de áudio Realtek®

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de uma entrada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse as configurações de áudio do software.

Suporte para saída S/PDIF

LAN

Chip LAN Realtek® GbE (1 Gbps/100 Mbps)

Módulo de comunicação sem fio

Realtek ® Wi-Fi 6 RTL8851BE

Wi-Fi a, b, g, n, ac, ax, compatível com as bandas de frequência portadora de 2,4/5 GHz.

BLUETOOTH 5.3

Suporte para o padrão sem fio 11ax de 80 MHz

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão

CPU:

1x slot PCI Express x16, compatível com PCIe 4.0 e operando em x16 (PCIEX16)

* O slot PCIEX16 suporta apenas uma placa gráfica ou um SSD NVMe. Se apenas uma placa gráfica for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

4x slots PCI Express x16, compatíveis com PCIe 3.0 e operando em x1

(PCIEX1_1, PCIEX1_3~PCIEX1_5)

Interface de Armazenamento

CPU:

1x conector M.2 (Soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU)

Chipset:

1x conector M.2 (Soquete 3, chave M, tipo 2280, compatível com SSD PCIe 4.0 x4/x2) (M2P_SB)

4x conectores SATA 6Gb/s

Suporte para RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA.

USB

Chipset:

1x porta USB Type-C® no painel traseiro, com suporte para USB 3.2 Gen 2x2.

1x porta USB Type-C® com suporte a USB 3.2 Gen 1, disponível através do conector USB interno.

1x porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro

2x portas USB 3.2 Gen 1 disponíveis através do conector USB interno.

4x portas USB 2.0/1.1 no painel traseiro

Chipset + 2 hubs USB 2.0:

4x portas USB 2.0/1.1 disponíveis através dos conectores USB internos.

Conectores de E/S internos

1x conector de alimentação principal ATX de 24 pinos

1x conector de alimentação ATX 12V de 8 pinos

1x conector para ventoinha da CPU

1x conector para ventoinha de CPU/bomba de refrigeração líquida

3x conectores para ventoinhas do sistema

1x conector para ventoinha do sistema/bomba de refrigeração líquida

2x conectores para fita LED endereçável

2x conectores para fita LED RGB

2x conectores M.2 Socket 3

4x conectores SATA 6Gb/s

1x cabeçalho do painel frontal

1x conector de áudio do painel frontal

1x Conector de saída S/PDIF

1x conector USB Type-C® , com suporte para USB 3.2 Gen 1

1x conector USB 3.2 Gen 1

2x conectores USB 2.0/1.1

1x Conector Trusted Platform Module (Apenas para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/ GC-TPM2.0 SPI V2)

1x conector de porta serial

1x botão Q-Flash Plus

1x botão de reinicialização

1x jumper de reinicialização

1x Jumper Clear CMOS

Conectores Painel Traseiro

1x porta PS/2 para teclado/mouse

2x conectores de antena SMA (1T1R)

1x porta USB Type-C® , com suporte a USB 3.2 Gen 2x2

1x porta USB 3.2 Gen 2 Tipo A (vermelha)

4x portas USB 2.0/1.1

1x porta HDMI

1x DisplayPort

1x porta RJ-45

3x conectores de áudio

Controlador I/O

Chip controlador de E/S iTE ®

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

detecção de velocidade do ventilador

detecção da taxa de fluxo de refrigeração a água

aviso de falha do ventilador

Controle da velocidade do ventilador

* A disponibilidade da função de controle da velocidade do ventilador (bomba) dependerá do modelo de ventilador (bomba) instalado.

BIOS

1x 128 Mbit flash

Utilização da BIOS UEFI AMI licenciada

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos

Suporte para o GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash

Suporte para Q-Flash Plus

Pacote de Software

Norton ® Internet Security (versão OEM)

software de gerenciamento de largura de banda LAN

Sistema Operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Fator de forma

Formato ATX

30,5 cm x 24,4 cm
