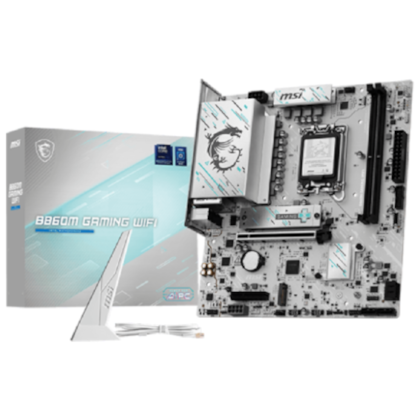

Placa Mãe Msi B860M Gaming Wifi Ddr5 Lga 1851 Matx M.2 Nvme Hdmi Display Port Usb Tipo C 911-7E68-001

Marca

MSI

Modelo

911-7E68-001

Chipset

INTEL B860

CPU

Compatível com processadores Intel® Core™ Ultra (Série 2)

LGA 1851

Memória

2x slots DDR5 UDIMM, capacidade máxima de memória de 128 GB.

Suporte para memória de 9066 a 6400 MT/s (OC) / 6400 a 4800 MT/s (JEDEC)

Frequência máxima de overclock:

1DPC 1R: velocidade máxima de até 9066+ MT/s

1DPC 2R: velocidade máxima de até 7200+ MT/s. Suporta velocidades

Intel® POR e JEDEC.

Suporta overclock de memória e Intel® XMP 3.0.

Suporta modo Dual-Controller Dual-Channel.

Suporta memória não-ECC e sem buffer.

Suporta CUDIMM.

Os slots DIMM desta placa-mãe possuem travas apenas de um lado.

A compatibilidade de memória e as velocidades suportadas podem variar dependendo da CPU e da configuração da memória. Para obter informações detalhadas, consulte a Lista de Compatibilidade de Memória disponível na página de Suporte do produto ou visite https://www.msi.com/support/.

Gráficos integrados

1x HDMI™

Compatível com HDMI™ 2.1, resolução máxima de 4K a 60Hz*

1x DisplayPort

Compatível com DisplayPort 1.4, resolução máxima de 4K a 60Hz*

*Disponível apenas em processadores com placa gráfica integrada. As especificações gráficas podem variar dependendo da CPU instalada.

Slot

1x slot PCI-E x16,

1x slot PCI-E x4.

PCI_E1: PCIe 5.0 de primeira geração suporta até x16 (da CPU).

PCI_E2: PCIe 4.0 de segunda geração suporta até x4 (do chipset).

Áudio

Codec Realtek® ALC897 de áudio de alta definição de 7.1 canais

Armazenar

2x M.2

M.2_1 Fonte (da CPU) suporta até PCIe 5.0 x4, suporta dispositivos 2280/2260

M.2_2 Fonte (do Chipset) suporta até PCIe 4.0 x4, suporta dispositivos 2280/2260

4x SATA 6G

*Consulte o manual para restrições de dissipador de calor para SSD M.2.

RAID

Suporta RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA.

USB

2x portas USB 2.0 (traseiras)

4x portas USB 2.0 (frontais)

4x portas USB 5Gbps Tipo A (traseiras)

2x portas USB 5Gbps Tipo A (frontais)

1x porta USB 10Gbps Tipo A (frontal)

1x porta USB 20Gbps Tipo C (traseira)

LAN

Realtek® 8126 LAN de 5 Gbps

E/S interna

1x conector de alimentação (ATX_PWR)

1x conector de alimentação (CPU_PWR)

1x conector de alimentação (PCIE_PWR 8 pinos)

1x conector para ventoinha da CPU

1x conector para ventoinha combinada (bomba e ventoinha do sistema)

2x conectores para ventoinhas do sistema

2x conectores para painel frontal (JFP)

1x conector para sensor de intrusão no chassi (JCI)

1x conector para áudio frontal (JAUD)

1x conector para controlador de ajuste (JDASH)

3x conectores para LED RGB endereçável V2 (JARGB_V2)

1x conector para LED RGB (JRGB)

1x conector para pino TPM (compatível com TPM 2.0)

4x portas USB 2.0

2x portas USB 5Gbps Tipo A

1x porta USB 10Gbps Tipo C

LAN sem fio e Bluetooth Módulo Wi-Fi 7

O módulo sem fio vem pré-instalado no slot M.2 (Key-E)

Suporta MU-MIMO TX/RX, 2,4 GHz / 5 GHz / 6 GHz* (160 MHz) até 2,9 Gbps

Suporta 802.11 a/b/g/n/ac/ax/be

Suporta Bluetooth® 5.4 **, MLO, 4KQAM

* O suporte à banda de 6 GHz pode depender das regulamentações de cada país e o Wi-Fi 7 estará disponível no Windows 11 SV3.

** A versão do Bluetooth pode ser atualizada; consulte o site do fornecedor do chipset Wi-Fi para obter detalhes. O cronograma de suporte ao Bluetooth 5.4 depende do plano do Windows 11 da Microsoft.

RECURSO DE LED

4x LEDs de depuração EZ,

1x LED de detecção de memória EZ.

PORTAS DO PAINEL TRASEIRO

2x USB 2.0

1x Rede local 5G

1x Wi-Fi / Bluetooth

1x HDMI™

1x Display Port

1x USB 20Gbps (Tipo C)

1x Botão Limpar CMOS

4x USB 5Gbps (Tipo A)

Conectores de áudio

SISTEMA OPERACIONAL

Suporte para Windows® 11 de 64 bits

mATX

220 mm x 243,84 mm
