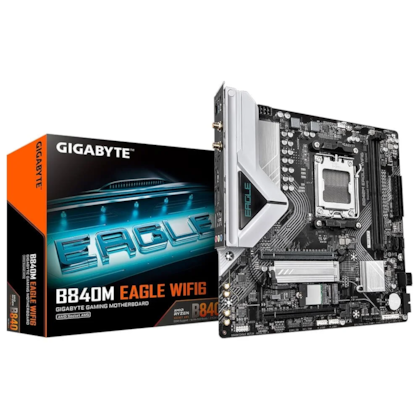

Placa Mãe Gygabite B840m Eagle Wifi6 Ddr5 Am5 Matx M.2 Nvme Hdmi Display Port Rev 1.0

Marca:

Gigabyte

Modelo:

B840m Eagle Wifi6

CPU

AMD Socket AM5, suporte para:

Processadores AMD Ryzen™ série 9000

Processadores AMD Ryzen™ série 8000

Processadores AMD Ryzen™ série 7000

(Acesse o site da GIGABYTE para ver a lista mais recente de CPUs suportadas.)

Chipset

AMD B840

Memória

Suporte para módulos de memória DDR5 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s.

2x soquetes DDR5 DIMM com suporte para até 128 GB (capacidade de 64 GB para DIMM único) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC

Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO™) e Extreme Memory Profile (XMP) (A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)

Gráficos Onboard

Processador gráfico integrado com suporte a gráficos AMD Radeon™:

1x DisplayPort, suportando uma resolução máxima de 3840x2160 a 144 Hz

* Suporte para DisplayPort versão 1.4 e HDR.

1x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para a versão HDMI 2.1, HDCP 2.3 e HDR.

** Suporte para portas nativas compatíveis com HDMI 2.1 TMDS.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

CODEC de áudio Realtek®

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

LAN

Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio

Realtek® Wi-Fi 6 RTL8851BE

WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5 GHz

BLUETOOTH 5.3

Suporte para o padrão sem fio 11ax 80 MHz

(a taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão

1x slot PCI Express x16 (PCIEX16), integrado na CPU:

Os processadores AMD Ryzen™ série 9000/7000 suportam o modo PCIe 4.0 x16

Os processadores AMD Ryzen™ série 8000-Phoenix 1 suportam o modo PCIe 4.0 x8

Os processadores AMD Ryzen™ série 8000-Phoenix 2 suportam o modo PCIe 4.0 x4

* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se for instalar apenas uma placa de vídeo, certifique-se de instalá-la no slot PCIEX16.

Chipset:

1x slot PCI Express x16, com suporte a PCIe 3.0 e execução a x4 (PCIEX4)

Interface de Armazenamento

1x conector M.2 (M2A_CPU), integrado na CPU, com suporte para SSDs Socket 3, chave M, tipo 2580/2280:

Os processadores AMD Ryzen™ série 9000/7000 oferecem suporte a SSDs PCIe 4.0 x4/x2

Os processadores AMD Ryzen™ série 8000-Phoenix 1 oferecem suporte a SSDs PCIe 4.0 x4/x2

Os processadores AMD Ryzen™ série 8000-Phoenix 2 oferecem suporte a SSDs PCIe 4.0 x4/x2

1x conector M.2 (M2C_SB), integrado no chipset, com suporte para SSDs Socket 3, chave M, tipo 2280 PCIe 3.0 x2

4x conectores SATA de 6 Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe

* RAID 5 está disponível apenas em processadores AMD Ryzen™ série 9000.

Suporte RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA

USB

CPU:

2x portas USB 3.2 Gen 1 no painel traseiro

CPU+Hub USB 2.0:

4x portas USB 2.0/1.1 no painel traseiro

Chipset:

1x porta USB Tipo C® com suporte a USB 3.2 Gen 1, disponível através do conector USB interno

2x portas USB 3.2 Gen 1 disponíveis através dos conectores USB internos

4x portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Conectores de E/S internos

1x conector de alimentação principal ATX de 24 pinos

1x conector de alimentação ATX de 12 V de 8 pinos

1x conector de ventoinha da CPU

1x conector de ventoinha da CPU/bomba de resfriamento a água

1x conector de ventoinha do sistema

1x conector de ventoinha do sistema/bomba de resfriamento a água

2x conectores de fita LED RGB Gen2 endereçáveis

1x conector de fita LED RGB

2x conectores M.2 Socket 3

4x conectores SATA 6 Gb/s

1x conector do painel frontal

1x conector de áudio do painel frontal

1x conector USB Tipo C®, com suporte a USB 3.2 Gen 1

1x conector USB 3.2 Gen 1

2x conectores USB 2.0/1.1

1x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

1x jumper de reinicialização

1x jumper de limpeza do CMOS

Conectores Painel Traseiro

1x porta PS/2 para teclado/mouse

4x portas USB 2.0/1.1

1x DisplayPort (Observação)

1x porta HDMI (Observação)

1x botão Q-Flash Plus

2x portas USB 3.2 Gen 1

1x porta RJ-45

2x conectores de antena SMA (2T2R)

3x conectores de áudio

(Observação) O suporte real pode variar de acordo com a CPU.

Controlador I/O

Chip controlador de E/S iTE®

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de vazão de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* A compatibilidade da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) que você instalar.

BIOS

1x 256 Mbit flash

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Recursos exclusivos

Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas por cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash

Suporte para Q-Flash Plus

Suporte para Smart Backup

Pacote de Software

Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)

Sistema Operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

Fator de forma

Fator de forma Micro ATX; 24,4 cm x 24,4 cm
