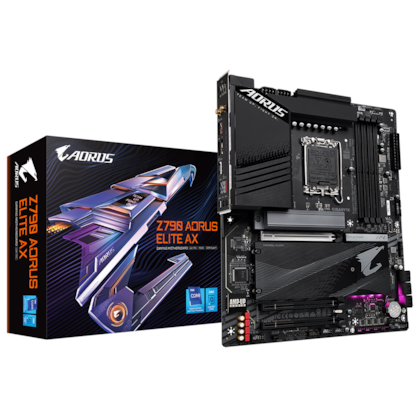

Placa Mãe Gigabyte Z790 Aorus Elite Ax Ddr5 Lga 1700 Atx M.2 Bluetooth Display Port Hdmi Rev 1.1

Marca:
Gigabyte

Modelo:
Gigabyte Z790 Aorus Elite Ax

CPU:
Soquete LGA1700:
Suporte para os processadores Intel® Core, Pentium® Gold e Celeron® de 13ª e 12ª geração
O cache L3 varia com a CPU
(Consulte a "Lista de suporte de CPU" para obter mais informações.)

Chipset:
Chipset Intel Z790 Express

Memória:
Suporte para DDR5 7600(OC) /7400(OC) /7200(OC) /7000(OC) /6800(OC) /6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5800( OC)/5600(OC)/5400(OC)/5200(OC)/4800/4000 módulos de memória
4x soquetes DDR DIMM que suportam até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operam no modo não-ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte "Lista de suporte de memória" para obter mais informações.)

Gráficos integrados:
Processador gráfico integrado - suporte a gráficos HD Intel  :
1x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.0 e HDCP 2.3.

1x DisplayPort, suportando uma resolução máxima de 4096x2304@60
* Suporte para a versão DisplayPort 1.2 e HDCP 2.3
(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:
CODEC de áudio Realtek
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF

LAN:
Chip de LAN Realtek  2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio:
Intel® Wi-Fi 6E AX211
WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência de portadora de 2,4/5/6 GHz
BLUETOOTH 5.3
Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps
* A taxa de dados real pode variar dependendo do ambiente e do equipamento.

Slots de expansão:
CPU:
1x slot PCI Express x16, compatível com PCIe 5.0 e executando em x16 (PCIEX16)
* Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:
2x slots PCI Express x16, suportando PCIe 4.0 e rodando em x4 (PCIEX4_1, PCIEX4_2)
Suporte para a tecnologia AMD CrossFire™ (PCIEX16 e PCIEX4)

Interface de armazenamento:
CPU:
1x conector M.2 (soquete 3, chave M, tipo 22110/2280 suporte a SSD PCIe 4.0 x4/x2) (M2A_CPU)

Chipset:
2 x conectores M.2 (soquete 3, chave M, tipo 22110/2280 suporte a SSD PCIe 4.0 x4/x2) (M2P_SB, M2Q_SB)
1 x conector M.2 (soquete 3, chave M, tipo 22110/2280 SATA e suporte PCIe 4.0 x4 SSD) (M2M_SB)
6 x conectores SATA 6Gb/s
Suporte para RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte para

RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
* Consulte "2-8 conectores internos" para obter os avisos de instalação para os conectores M.2 e SATA.

USB:
Chipset:
1x porta USB Type-C ® no painel traseiro, com suporte a USB 3.2 Gen 2x2
1x porta USB Type-C ® com suporte a USB 3.2 Gen 2, disponível através do conector USB interno
2x portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
5x portas USB 3.2 Gen 1 (3 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

Chipset + 2 Hubs USB 2.0:
8x portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores de E/S Internos:
1x conector de alimentação principal ATX de 24 pinos
2x conectores de alimentação ATX 12V de 8 pinos
1x cabeçalho do ventilador da CPU
1x cabeçalho do ventilador da CPU de refrigeração a água
3x cabeçalhos de ventilador do sistema
1x ventilador do sistema / cabeçalho da bomba de resfriamento de água
2x cabeçalhos de fita de LED endereçáveis
2x cabeçalhos de tiras de LED RGB
4x M.2 Soquete 3 conectores
6x conectores SATA 6Gb/s
1x cabeçalho do painel frontal
1x cabeçalho de áudio do painel frontal
1x conector USB Type-C ® , com suporte a USB 3.2 Gen 2
1x conector USB 3.2 Gen 1
2x conectores USB 2.0/1.1
2x conectores de placa adicional Thunderbolt™
1x cabeçalho Trusted Platform Module (apenas para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1x botão de reset
1x botão Q-Flash Plus
1x botão Limpar CMOS
1x jumper de reinicialização
1x jumper CMOS claro

Conectores do painel traseiro:
1x porta USB Type-C, com suporte a USB 3.2 Gen 2x2
2x portas USB 3.2 Gen 2 Tipo A (vermelho)
3x portas USB 3.2 Gen 1
4x portas USB 2.0/1.1
2x conectores de antena SMA (2T2R)
1x porta HDMI 2.0
1x DisplayPort
1x porta RJ-45
1x conector de saída S/PDIF óptico
2x tomadas de áudio

Controlador de E/S:
Chip controlador de E/S iTE

Monitoramento H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de vazão de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade
do ventilador * Se a função de controle de velocidade do ventilador (bomba) é suportada dependerá do ventilador (bomba) que você instalar.

BIOS:
1x flash de 256 Mbits
Uso de AMI UEFI BIOS licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q-Flash
Suporte para Q-Flash Plus
Suporte para backup inteligente
