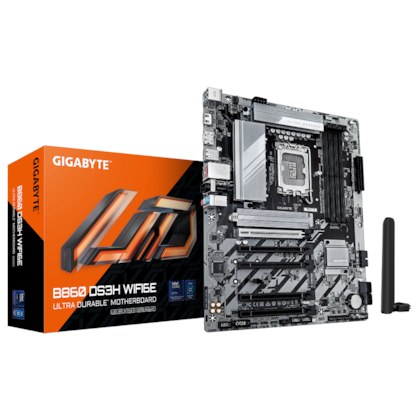

Placa Mãe Gigabyte B860 Ds3h Wifi6e Ddr5 Lga 1851 Atx M.2 Nvme Hdmi Display Port Usb Tipo C Rev 1.0

Marca:

Gigabyte

Modelo:

B860-DS3H-WIFI6E

CPU:

Soquete LGA1851:

Suporte para processadores Intel® Core™ Ultra

(acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas.)

O cache L3 varia de acordo com a CPU

Chipset:

Intel® B860 Express

Memória:

Suporte para módulos de memória DDR5 9066(OC)/8800(OC) /8600(OC) / 8400(OC) /8266(OC) / 8200(OC) / 8000(OC) / 7950(OC) / 7900(OC) / 7800(OC) / 7600(OC) / 7400(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6600(OC) / 6400 / 5600 MT/s

4x soquetes DDR5 DIMM com suporte para até 256 GB (capacidade de DIMM único de 64 GB) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória ECC Un-buffered DIMM 1Rx8/2Rx8 (operam em modo não ECC)

Suporte para DIMM não ECC Un-buffered Módulos de memória 1Rx8/2Rx8/1Rx16

Suporte para módulos de memória Extreme Memory Profile (XMP)

Gráficos integrados:

Processador gráfico integrado

Suporte a gráficos Intel® HD:

1x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.1 e HDCP 2.3.

1x DisplayPort, suportando uma resolução máxima de 3840x2160@144 Hz

* Suporte para a versão DisplayPort 2.1.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio:

Realtek® Audio CODEC

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

Suporte para saída S/PDIF

LAN:

Chip LAN Realtek® 2.5GbE (2,5 Gbps/1 Gbps/100 Mbps)

Módulo de comunicação sem fio: Intel® Wi-Fi 6E AX211 (PCB rev. 1.0)

WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para o padrão sem fio 11ax 160 MHz

Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.1)

WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para o padrão sem fio 11ax 160 MHz

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de expansão:

CPU:

1x slot PCI Express x16, com suporte a PCIe 5.0 e rodando a x16 (PCIEX16)

* O slot PCIEX16 suporta apenas uma placa de vídeo ou um SSD NVMe. Se apenas uma placa de vídeo for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset:

4x slots PCI Express x16, suportando PCIe 4.0 e rodando a x1 (PCIEX1_1~PCIEX1_4)

Armazenamento:

CPU:

1x Conector M.2 (soquete 3, chave M, tipo 25110/22110/2580/2280 PCIe 5.0 x4/x2 suporte SSD) (M2A_CPU)

Chipset:

1x Conector M.2 (soquete 3, chave M, tipo 25110/22110/2580/2280 PCIe 4.0 x4/x2 suporte SSD) (M2P_SB)

4x Conectores SATA 6Gb/s

Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB:

Chipset:

1x porta USB Tipo C® no painel traseiro, com suporte a USB 3.2 Gen 2x2

1x porta USB Tipo C® com suporte a USB 3.2 Gen 1, disponível por meio do conector USB interno

1x porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro

2x portas USB 3.2 Gen 1 disponíveis por meio do conector USB interno

4x portas USB 2.0/1.1 no painel traseiro

Chipset+Hub USB 2.0:

4x portas USB 2.0/1.1 disponíveis por meio dos conectores USB internos

Conectores de internos:

1x Conector de alimentação principal ATX de 24 pinos

1x Conector de alimentação ATX de 12 V de 8 pinos

1x Conector de ventoinha da CPU

1x Conector de ventoinha da CPU/bomba de resfriamento a água

2x Conectores de ventoinha do sistema

2x Conectores de ventoinha do sistema/bomba de resfriamento a água

3x Conectores de tira LED RGB Gen2 endereçáveis

1x Conector de tira LED RGB

2x Conectores M.2 Socket 3

4x Conectores SATA 6 Gb/s

1x Conector do painel frontal

1x Conector de áudio do painel frontal

1x Conector de saída S/PDIF

1x Conector USB Tipo C®, com suporte a USB 3.2 Gen 1

1x Conector USB 3.2 Gen 1

2x Conectores USB 2.0/1.1

1x Conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)

1x Conector de porta serial

1x Botão Q-Flash Plus

1x Reinicialização jumper

1x Jumper CMOS transparente

Painel Traseiro:

1x Porta PS/2 para teclado/mouse

1x Porta HDMI*

1x DisplayPort*

1x Porta USB Type-C®, com suporte para USB 3.2 Gen 2x2

1x Porta USB 3.2 Gen 2 Type-A (vermelha)

4x Portas USB 2.0/1.1

1x Porta RJ-45

2x Conectores de antena (2T2R)

3x Conectores de áudio

* O suporte real pode variar de acordo com a CPU.

Controlador de E/S:

Chip controlador de E/S iTE®

Monitoramento H/W:

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de vazão de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* A compatibilidade da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.

BIOS:

1x 256 Mbit flash

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Sistema operacional:

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits

* O driver Intel® NPU só é compatível com o Windows 11.

Dimensões:

ATX; 30,5 cm x 24,4 cm
