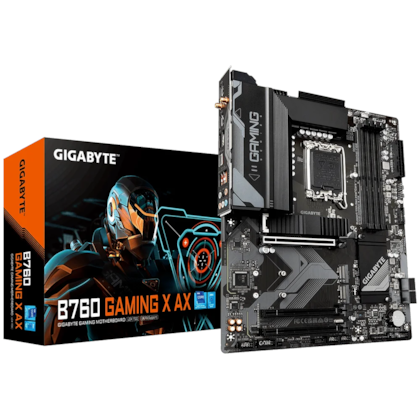

Placa Mãe Gigabyte B760 Gaming X Ax Ddr5 Lga 1700 Atx M.2 Nvme Hdmi Display Port Rev 1.2

MARCA

GIgabyte

Modelo

B760 Gaming X Ax

Chipset

Intel B760 Express

Formato

ATX

CPU

Soquete LGA1700: suporte para processadores Intel  Core™, Pentium  Gold e Celeron  de 13ª e 12ª geração

O cache L3 varia com a CPU

(Consulte "Lista de suporte de CPU" para obter mais informações.)

Memória

Suporte para módulos de memória DDR5 com as seguintes velocidades (com overclock): DDR5 7600(O.C.) /7400(O.C.)/7200(O.C.)/7000(O.C.)/6800(O.C.)/6600(O.C.)/6400(O.C.)/6200(O.C.)/6000(O.C.)/5800(O.C.)/5600(O.C.) /5400(O.C.)/5200(O.C.)/4800/4000 MT/s

4x soquetes DDR5 DIMM suportando até 192 GB (capacidade de 48 GB por DIMM individual) de memória do sistema Arquitetura de memória de canal duplo Suporte para módulos de memória ECC não-buffered 1Rx8/2Rx8 (operando no modo não ECC) Suporte para módulos de memória não ECC não-buffered 1Rx8/2Rx8/1Rx16 Suporte para módulos de memória com Perfil de Memória Extrema (XMP)

Gráficos Onboard

Processador gráfico integrado-Intel HD Graphics support

1x DisplayPort, suportando uma resolução máxima de 4096x2304 a 60 Hz

* Suporte para a versão DisplayPort 1.2 e HDCP 2.3

1x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz

* Suporte para a versão HDMI 2.0 e HDCP 2.3.

(As especificações gráficas podem variar dependendo do suporte da CPU.)

Áudio

CODEC de áudio Realtek

Áudio de alta definição

2/4/5.1/7.1 canais

Suporte para saída S/PDIF

* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para obter as configurações de áudio.

Rede

Chip Realtek 2.5GbE LAN (2.5 Gbps/1 Gbps/100 Mbps)

WiFi

Wi-Fi 6E

WIFI a, b, g, n, ac, ax, suportando bandas de frequência portadora de 2,4/5/6 GHz

BLUETOOTH 5.2

Suporte para padrão sem fio 11ax 80MHz e taxa de dados de até 1,2 Gbps

A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão

CPU

1x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16 (PCIEX16)

* Para desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset

2x slots PCI Express x16, suportando PCIe 3.0 e rodando em x1 (PCIEX1_1, PCIEX1_2)

Armazenamento

CPU

1x conector M.2 (soquete 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 compatível com SSD) (M2A_CPU)

Chipset

2x conectores M.2 (soquete 3, chave M, tipo 22110/2280 suporte SSD PCIe 4.0 x4/x2) (M2P_SB, M2M_SB)

4x conectores SATA 6Gb/s

Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA

USB

Chipset

1x porta USB Type-C  com suporte para USB 3.2 Gen 2, disponível através do conector USB interno

1x porta USB 3.2 Gen 2 Type-A (vermelha) no painel traseiro

4x portas USB 3.2 Gen 1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)

1x porta USB 2.0/1.1 no painel traseiro

Chipset + 2 Hubs USB 2.0: 8 portas USB 2.0/1.1 (4 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)

Conectores Internos I/O

1x Conector de alimentação principal ATX de 24 pinos

1x Conector de alimentação ATX 12V de 8 pinos

1x cabeçalho do ventilador da CPU

1x cabeçalho da bomba de resfriamento de água/ventilador da CPU

3x cabeçalhos do ventilador do sistema

1x ventilador do sistema/cabeçote da bomba de resfriamento de água

2x cabeçalhos de faixa de LED endereçáveis

2x cabeçalhos de faixa de LED RGB

3x M.2 Socket 3 conectores

4x conectores SATA 6Gb/s

1x cabeçalho do painel frontal

1x cabeçalho de áudio do painel frontal

1x cabeçalho de saída S/PDIF

1x cabeçalho USB Type-C  , com suporte para USB 3.2 Gen 2

1x cabeçalho USB 3.2 Gen 1

2x cabeçalhos USB 2.0/1.1

1x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1x cabeçalho de porta serial

1x botão Q-Flash Plus

1x botão de reset

1x jumper de reset

1x jumper CMOS claro

Conectores Painel Traseiro

1x porta USB 3.2 Gen 2 tipo A (vermelha)

2x portas USB 3.2 Gen 1

5x portas USB 2.0/1.1

2x conectores de antena SMA (2T2R)

1x Display Port

1x porta HDMI

1x porta RJ-45

6x conectores de áudio

Controlador I/O

Chip Controlador iTE  I/O

Monitoramento H/W

Detecção de tensão

Detecção de temperatura

Detecção de velocidade do ventilador

Detecção de taxa de fluxo de resfriamento de água

Aviso de falha do ventilador

Controle de velocidade do ventilador

* O suporte da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.

BIOS

1 flash de 256 Mbits

Uso de AMI UEFI BIOS licenciado

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Exclusivas

Suporte para GIGABYTE Control Center (GCC)

* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.

Suporte para Q-Flash

Suporte para Q-Flash Plus

Sistema Operacional

Suporte para Windows 11 de 64 bits

Suporte para Windows 10 de 64 bits
