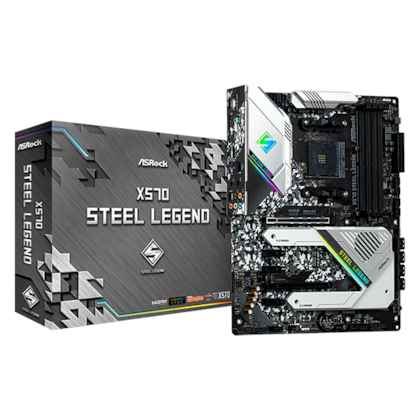

PLACA MÃE ASROCK X570 STEEL LEGEND M.2 DDR4 DISPLAYPORT HDMI

Características:

- Marca: AsRock

- Modelo: X570M Pro4



Especificações:



CPU:

- Suporta processadores AMD AM4 soquete Ryzen ™ séries 2000 e 3000

- Intersil Digital PWM

- projeto de 10 fases de energia



Chipset:

- AMD X570



Memória:

- Tecnologia de Memória Dual Channel DDR4

- 4 Slots DDR4 DIMM

- CPUs AMD Ryzen (Matisse) suportam DDR4 4666+ (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4200 (OC) / 4133 ( OC) / 3466 (OC) / 3200/2933/2667/2400/2133 ECC e não-ECC, memória sem buffer *

- CPUs da série AMD Ryzen (Pinnacle Ridge) suportam DDR4 3600+ (OC) / 3466 (OC) / 3200 (OC) / 2933/2667/2400/2133 Memória sem buffer ECC e não-ECC *

- As CPUs da série AMD Ryzen (Picasso) suportam DDR4 3466+ (OC) / 3200 (OC) / 2933/2667/2400 / 2133 memória não-ECC não-bufferizada *

- máx. capacidade de memória do sistema: 128GB * *

- Contato de ouro de 15µ em slots DIMM

* Para CPUs da série Ryzen (Picasso), o ECC é suportado apenas com CPUs PRO.

* Devido à limitação do sistema operacional, o tamanho da memória real pode ser inferior a 4 GB para a reserva para uso do sistema no SO Windows® de 32 bits. Para o SO Windows® 64-bit com CPU de 64 bits, não existe tal limitação.



BIOS:

- 256Mb AMI UEFI Legal BIOS com suporte a GUI

- Suporta "Plug and Play"

- Eventos de ativação de conformidade com ACPI 5.1

- Suporta jumperfree

- Suporte a SMBIOS 2.3

- CPU, CPU VDDCR_SOC, DRAM, VPPM, PREM VDD_CLDO, PERM VDDCR_SOC, + 1.8V Multi-ajuste da tensão de VDDP



Gráficos:

- Gráficos integrados da série AMD Radeon ™ Vega na série Ryzen APU *

- DirectX 12, Pixel Shader 5.0

- Padrão de memória compartilhada 2GB. A memória compartilhada máxima suporta até 16 GB. * *

- Saída de gráficos duplos: suporte a portas HDMI e DisplayPort 1.2 por controladores de visualização independentes

- Suporta HDMI 2.0 com máx. resolução até 4K x 2K (4096x2160) @ 60Hz

- Suporta DisplayPort 1.2 com máx. resolução de até 4K x 2K (4096x2160) a 60Hz

- Suporta Auto Lip Sync, Deep Colour (12bpc), xvYCC e HBR (High Bit Rate Audio) com portas HDMI 2.0 (é necessário monitor HDMI compatível)

- Suporta HDR (High Dynamic Range ) com HDMI 2.0

- Suporta HDCP 2.2 com portas HDMI 2.0 e DisplayPort 1.2

- Suporta a reprodução de 4K Ultra HD (UHD) com portas HDMI 2.0 e DisplayPort 1.2

- Suporta o Microsoft ® PlayReady

* O suporte real pode variar de acordo com a CPU

* A memória compartilhada máxima de 16 GB requer 32 GB de memória do sistema instalada



Audio:

- Áudio de Áudio 7.1CH CH com Protecção de Conteúdos (Codec de Áudio Realtek ALC1220)

- Suporta Blu-ray Premium

- Suporta Proteção contra Surtos

- Suporta Purity Sound ™ 4

- Bonés de Áudio Nichicon Fine Gold Series

- Amplificador de Auricular NE5532 Premium para Conector de Áudio do Painel Frontal até 600 headsets de Ohm)

- Pure Power-In

- Tecnologia Direct Drive

- Blindagem Isolada PCB

- Detecção de Impedância na porta Rear Out

- Camadas Individuais PCB para Canal de Áudio R / L

- Tomadas de Áudio Douradas

- Conector de Áudio 15µ Gold



LAN:

- Gigabit LAN 10/100/1000 Mb / s

- GigaLAN Intel ® I211AT

- Suporta Wake-On-LAN

- Suporta relâmpago / ESD

- Suporta Energia 802.3az Ethernet Eficiente

- suporta PXE



Slots:

- 3 slots PCI Express 4.0 x1

- Suporta AMD Quad CrossFireX ™ e CrossFireX ™

- 1 x M.2 Socket (Chave E), suporta módulo 2230 WiFi / BT

- 15µ Gold Contact em Slot VGA PCIe (PCIE1)

CPUs da série AMD Ryzen (Matisse)

- 2 x Slots PCI Express 4.0 x16 (single a x16 (PCIE1); dual a x16 (PCIE1) / x4 (PCIE4)) *

CPUs da série AMD Ryzen (Pinnacle Ridge)

- 2 x PCI Express 3.0 Slots x16 (single a x16 (PCIE1); dual a x16 (PCIE1) / x4 (PCIE4)) *

CPUs da série AMD Ryzen (Picasso)

- 2 x slots PCI Express 3.0 x16 (single a x8 (PCIE1); dual a x8 ( PCIE1) / x4 (PCIE4))*

* Suporta NVMe SSD como discos de inicialização



Armazenamento:

- 8 x Conectores SATA3 de 6,0 Gb / s, suporte a RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug

- 1 x soquete Hyper M.2 (M2_1), suporta o tipo de chave M 2230/2242/2260 / 2280 Módulo M.2 PCI Express até Gen4x4 (64 Gb / s) (com Matisse) ou Gen3x4 (32 Gb / s) (com Pinnacle Ridge e Picasso) *

- 1 x Hyper M.2 Socket (M2_2), suporta M Tipo de chave 2230/2242/2260/2280/22110 M.2 SATA3 Módulo de 6,0 Gb / s e módulo M.2 PCI Express até Gen4x4 (64 Gb / s) *

* Suporta NVMe SSD como discos de inicialização. Suporta ASRock U.2 Kit



Conector:

- 1 x SPI TPM Header

- 1 x LED Power e Speaker Header

- 1 x AMD Fan LED Header *

- 1 x LED RGB Header *

- 1 x LED Addresser *

- 1 x CPU Fan Connector (4 pinos) *

- 1 x CPU / Conector do Ventilador da Bomba de Água (4 pinos) (Controle Inteligente da Velocidade do Ventilador) *

- 4 x Conectores do Ventilador da Bomba de Água / Chassi (4 pinos) (Controle Inteligente da Velocidade do Ventilador) *

- 1 conector de alimentação ATX de 24 pinos

- 1 conector de alimentação de 12 pinos de 12V

- 1 conector de alimentação de 4 pinos de 12V

- 1 x conector de áudio do painel frontal (conector de áudio 15µ Gold)

- 1 x USB LED Fan USB Header

- 1 x Thunderbolt ™ AIC Connector (5 pinos) (Suporta apenas ASRock Thunderbolt ™ AIC Card)

- 2 x USB 2.0 Headers (Suporte 4 portas USB 2.0) (Suporta proteção ESD)

- 2 x USB 3.2 Gen1 Headers (Suporta 4 portas USB 3.2 Gen1) (Suporta proteção ESD)

* O AMD Fan LED Header é compatível com uma faixa de LED RGB normal. O AMD Fan LED Header suporta tiras de LED de carga máxima de 3A (36W) e comprimento de até 2,5M.

* Suporta no total até 12V / 3A, 36W LED Strip

* Suporta no total até 5V / 3A, 15W LED Strip

* O CPU Fan Connector suporta a ventoinha da CPU de potência máxima de 1A (12W).

* O ventilador da bomba de água / CPU suporta a ventoinha do radiador de água com uma potência máxima de 2A (24W).

* O Chassis / Ventilador da Bomba de Água suporta a ventoinha do radiador de água com uma potência máxima de 2A (24W). CPU_FAN2 / WP, CHA_FAN1 / WP, CHA_FAN2 / WP, CHA_FAN3 / WP e CHA_FAN4 / WP podem detectar automaticamente se a ventoinha de 3 ou 4 pinos está em uso



Painel Traseiro I/O:

- 2 x portas de antena (na blindagem do painel de E / S)

- 1 x Porta PS / 2 de mouse / teclado

- 1 x porta HDMI

- 1 x DisplayPort 1,2

- 1 porta de saída SPDIF óptica

- 1 x porta USB 3.2 Gen2 tipo A (10 Gb / s) (Suporta proteção ESD)

- 1 x porta USB 3.2 Gen2 tipo C (10 Gb / s) (suporta proteção ESD)

- 6 x portas USB 3.2 Gen1 (suporta proteção ESD) *

- 1 x RJ- 45 Porta LAN com LED (LED ACT / LINK e LED SPEED)

- Tomadas de Áudio HD: Altifalante Traseiro / Central / Baixo / Entrada de Linha / Altifalante Frontal / Microfone (Gold Audio Jacks)

* Ultra USB Power é suportado em portas USB3_56. A função de ativação da ACPI não é suportada em USB3_56ports



Software e UEFI:



Software:

- ASRock Polychrome SYNC

- ASRock XFast LAN

UEFI:

- ASRock Full HD UEFI

- ASRock flash instantâneo

- ASRock Fácil RAID Installer

* Esses utilitários podem ser baixados da ASRock Live Update e APP Shop



Monitor de Hardware:

- Sensores de Temperatura: CPU, CPU / Bomba de Água, Chassis, Chassis / Ventiladores da Bomba de Água

- Tacômetro de Ventilador: CPU, CPU / Bomba de Água, Chassis, Chassis / Ventiladores da Bomba de Água

- Ventilador Silencioso (Ajuste automático da velocidade do ventilador pelo CPU): CPU, CPU / Bomba de Água, Chassis, Chassis / Ventiladores da Bomba de Água

- Ventilador Controle Multi-Velocidade: CPU, CPU / Bomba de Água, Chassis, Chassis / Ventiladores da Bomba de Água

- Monitoramento de tensão: + 12V, + 5V, + 3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, PRED VDDCR_SOC, + 1.8V, VDDP



Fator de forma:

- Fator de forma ATX: 12,0 pol. X 9,6 pol., 30,5 cm x 24,4 cm

- 2 pol . De cobre PCB



OS Suport:

- Microsoft ® Windows ® 10 de 64 bits



Certificações

- FCC, CE

- Preparado para ErP / EuP (é necessária uma fonte de alimentação pronta para ErP / EuP)



Conteúdo da embalagem:

- Guia de instalação rápida, CD de suporte

- 4 x cabos de dados SATA

- 3 x parafusos para soquetes M.2

- 2 x espaçadores para soquetes M.2
