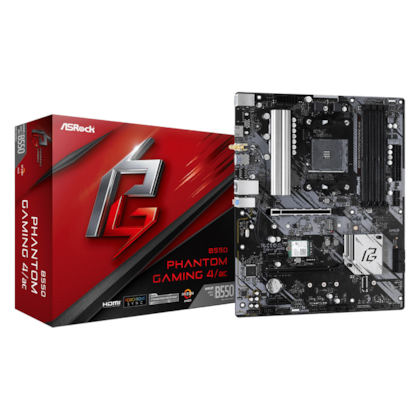

Placa Mãe Asrock B550 Phantom Gaming 4 / Ac Ddr4 Am4 Atx M.2 Nvme Hdmi 90-mxbdz0-a0uayaz

Marca:

ASRock

Modelo:

B550 Phantom Gaming 4/ac

Armadura de Jogos

» Memoria

15µ de Ouro nos Contatos dos Slots DIMM

» Refrigeração

Dissipador XXL Aluminum Alloy

» Áudio

Nahimic Audio

Recursos Únicos

ASRock Super Alloy

Dissipador XXL Aluminum Alloy

Bobina de Energia 50A Premium

PCB Black Safira

PCB de Fibra de Vidro de Alta Densidade

PCB de 2oz de Cobre

Intel® 802.11ac WiFi

Slot de Aço ASRock Gen4

ASRock Hyper M.2 (PCIe Gen4x4)

ASRock Checagem de Status do Post (PSC)

ASRock Full Spike Protection (para todas as Portas USB, de Áudio, de Rede)

Live Update & APP Shop ASRock

CPU

Suporta Soquete AMD AM4 Ryzen™ 3000, 3000 G-Series, 4000 G-Series, 5000 e 5000 G-Series Desktop Processors*

Design Digi Power

Design Power Phase 8

*Please refer to CPU Suporta list for details.

Chipset

AMD B550

Memória

Tecnologia de memória DDR4 Dual Channel

4x slots DDR4 DIMM

CPUs AMD série Ryzen (Vermeer) Suporta DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

CPUs AMD série Ryzen (Matisse) suportam memória DDR4 4533+(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

AMD Ryzen series APUs (Cezanne) Suporta DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

AMD Ryzen series APUs (Renoir) Suporta DDR4 4733+(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & não-ECC, sem-buffer*

AMD Ryzen series APUs (Picasso) Suporta 3400+(OC) / 3200(OC) / 2933 / 2667 / 2400 / 2133 não-ECC, sem-buffer*

Capacidade máxima de memória do sistema: 128GB**

Suporta módulos de memória Extreme Memory Profile (XMP)

15µ de Ouro nos Contatos dos Slots DIMM

*For Ryzen Series APUs (Picasso, Cezanne e Renoir), ECC is only supported com PRO CPUs.

Por favor consulte a tabela abaixo para o suporte à frequência de memória AMD não-XMP. Para mais detalhes, por favor consulte a QVL no site de ASRock.

BIOS

BIOS de 256Mb AMI UEFI Legal com Interface Gráfica

Suporta "Plug e Play"

Compatível com eventos de despertar ACPI 5.1

Suporta jumperfree

Suporta SMBIOS 2.3

CPU, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, 2.5V_PROM, +1.8VSB, VDDP Multi-ajuste de Voltagem

Gráficos

Integrated AMD Radeon Vega Series Graphics in Ryzen Series APU*

DirectX 12, Pixel Shader 5.0

Memória compartilhada padrão de 2GB. Memória compartilhada máxima suporta até 16GB.**

Suporta HDMI 2.0 com resolução máxima de 4K x 2K (4096x2160) @ 60Hz

Suporta Sincronismo Automático de Lábios, Cores Profundas (12bpc), xvYCC e HBR (High Bit Rate Audio / Áudio de Alto Bit Rate) com HDMI 2.1 Port (Monitor HDMI compatível necessário)

Suporta HDR (High Dynamic Range) com HDMI 2.1

Suporta HDCP 2.3 com HDMI 2.1 Port***

Suporta 4K Ultra HD (UHD) playback com HDMI 2.1 Port

Suporta Microsoft® PlayReady

*O suporte pode variar dependendo da CPU

**A memória máxima compartilhada de 16GB requer 32GB de memória instalada no sistema.

***Picasso Suporta HDCP 2.2 com a porta HDMI 2.0

Áudio

Áudio HD 7.1 Canais com Proteção de Conteúdo (Realtek ALC1220/ALC1200 Audio Codec)

Suporte Áudio Blu-ray Premium

Suporta Surge Protection

Proteção de Isolamento do PCB

Camadas do PCB Individuais para os Canais E/D de Áudio

Nahimic Audio

Rede

Rede PCIE 1x Gigabit 10/100/1000 Mb/s

Realtek RTL8111H

Suporta Wake-On-LAN

Suporta Proteção Contra Raios/ESD

Suporta Eficiencia de Energia Ethernet 802.3az

Suporta PXE

Wireless Rede

Módulo Intel® 802.11ac WiFi

Suporta IEEE 802.11a/b/g/n/ac

Suporta Dual-Band (2.4/5 GHz)

Suporta conexão sem-fio de alta velocidades de até 433Mbps

Suporta Bluetooth 4.2 + High speed class II

Slots

CPUs AMD série Ryzen (Vermeer e Matisse)

2x slots PCI Express x16 (PCIE1: Gen4x16 mode; PCIE3: Gen3 modo x4)*

AMD Ryzen series APUs (Cezanne e Renoir)

2x slots PCI Express x16 (PCIE1: Gen3x16 mode; PCIE3: Gen3 modo x4)*

AMD Ryzen series APUs (Picasso)

2x slots PCI Express x16 (PCIE1: Gen3x8 mode; PCIE3: Gen3 modo x4)*

2x slots PCI Express 3.0 x1

Suporta AMD Quad CrossFireX™ e CrossFireX™

1x Soquete M.2 (Key E) com the bundled WiFi-802.11ac PCIe WiFi module

*SSD NVMe como discos de boot

Armazenamento

4x conectores SATA3 6.0 Gb/s, suportando RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug

1x Soquete Hyper M.2 (M2_1), suporta módulo M.2 PCIe M Key tipo 2260/2280/22110 até Gen4x4 (64 Gb/s) (with Vermeer, Matisse) ou Gen3x4 (32 Gb/s) (with Cezanne, Renoir e Picasso)*

*SSD NVMe como discos de boot

NVMe SSD is not supported com AMD Athlon™ 3000G Processors

Suporta ASRock U.2 Kit

Conectores

1x conector para COM

1x Conector SPI TPM

1x Conector de Speaker e Power LED

2x Conectores RGB LED*

2x Conector de LED Endereçávels**

1x conector de Ventoínha da CPU (4-pin)***

1x Conector de Ventoinha de CPU/Bomba de Água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)

4x Conectores de Ventoinha de Gabinete/Bomba D’água (4-pin) (Controle de Velocidade de Ventoinhas Inteligente)****

1x Conector de energia ATX 24 pinos

1x Conector de Energia 12V 8 pinos

1x Conector de energia 12V 4 pinos

1x Conector de painel de áudio frontal

2x conectores USB 2.0 (suportando 4 portas USB 2.0) (Suporta Proteção Contra ESD)

1x conector USB 3.2 Gen1 (suporta 2 portas USB 3.2 Gen1) (Suporta Proteção Contra ESD)

*Suporta Fita de LED de até 12V/3A, 36W no total

**Suporta in total up to 5V/3A, 15W LED Strip

***O Conector de Ventoinha da CPU suporta a ventoinha da CPU com potência máxima de 1A (12W).

****O Conector de Ventoinha de Gabinete/Bomba D’água suporta ventoinha de water cooler de no máximo 2A (24W).

CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP e CHA_FAN4/WP podem detectar automaticamente se uma ventoinha de 3-pinos ou 4-pinos está em uso.

Painel Traseiro

2x Portas Antenna

1x Porta de Mouse / Teclado PS/2

1x Porta HDMI

6x portas USB 3.2 Gen1 (Suporta Proteção Contra ESD)

1x Porta de Rede RJ-45 com LED (LED de ACESSO E LED de VELOCIDADE)

conectores de Áudio HD: Entrada de Linha / Alto-Falante Frontal / Microfone

Software e UEFI

Software

ASRock Motherboard Utility (Phantom Gaming Tuning)

-ASRock Polychrome SYNC

-ASRock Key Master

UEFI

UEFI Full HD ASRock

ASRock Instant Flash

*Estes utilitários podem ser baixados na APP Shop.

Acessórios

Protetor E/S

2x Cabos de dados SATA

2x Antenas ASRock WiFi 2.4/5 GHz

1x Parafuso para o Soquete M.2

Monitor de Hardware

Sensor de Temperatura: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Tacômetro de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Quiet Fan (Ajuste automático das ventoinhas do gabinete de acordo com a temperatura do CPU): CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Controle Multivelocidade de Ventoinha: CPU, CPU/Bomba de Água, Gabinete/Ventoinhas da Bomba de Água

Monitoramento de Voltagem: +12V, +5V, +3.3V, CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1.05V_PROM_S5, +1.8V, VDDP

Formato

Formato ATX: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Design com Capacitores Sólidos PCB de 2oz de Cobre

SO

Microsoft® Windows® 10 64-bit / 11 64-bit

Certificações

FCC, CE

Pronta para ErP/EuP (Necessário fonte de alimentação pronta para ErP/EuP)
