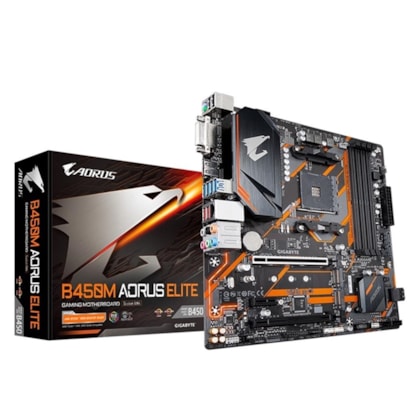

PLACA MÃE GIGABYTE B450M AORUS ELITE, RGB, AMD AM4, MICRO ATX, DDR4

Marca
Aorus

Modelo
B450M AORUS Elite

CPU
AMD Socket AM4, suporte para: processadores AMD Ryzen ™ de 3ª geração / processadores AMD Ryzen ™ de 2ª geração / processadores AMD Ryzen ™ de 1ª geração / AMD Ryzen ™ de 2ª geração com processadores AMD Ryzen ™ de 2ª geração com processadores gráficos Radeon ™ Vega / AMD Ryzen ™ de 1ª geração com gráficos Radeon ™ Vega Graphics processadores / AMD Ryzen ™ com processadores gráficos Radeon ™ Vega

TDP
105W

* Consulte "Lista de suporte da CPU" para obter mais informações.

Chipset
AMD B450

Memória
4 soquetes DDR4 DIMM que suportam até 128 GB (capacidade DIMM única de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DDR4 3600 (OC) / 3466 (OC) / 3200 (OC) / 2933/2667/2400/2133 MHz
Suporte para módulos de memória ECC sem buffer DIMM 1Rx8 / 2Rx8 (operam no modo não ECC)
Suporte para módulos de memória DIMM 1Rx8 / 2Rx8 / 1Rx16 sem buffer ECC
Suporte para módulos de memória Extreme Memory Profile (XMP)

* Consulte "Lista de suporte de memória" para obter mais informações.

Gráficos integrados
Processador gráfico integrado
1 porta DVI-D, com resolução máxima de 1920x1200 a 60 Hz * A porta DVI-D não suporta conexão D-Sub por adaptador.
1x porta HDMI, suportando uma resolução máxima de 4096x2160 a 60 Hz

* Suporte para a versão HDMI 2.0, HDCP 2.2 e HDR.

* Memória compartilhada máxima de 16 GB

* O suporte real pode variar de acordo com a CPU.

Áudio
Codec Realtek ® ALC892
Áudio de alta definição
2/4 / 5.1 / 7.1 canais
Suporte para saída S / PDIF

LAN
Chip Realtek ® GbE LAN (10/100/1000 Mbit)

Slots de expansão
1x slot PCI Express x16, executando x16 (PCIEX16) (Nota)

* Para obter o desempenho ideal, se apenas uma placa de vídeo PCI Express estiver instalada, instale-a no slot PCIEX16.

* O suporte real pode variar de acordo com a CPU.

* O slot PCIEX16 está em conformidade com o padrão PCI Express 3.0.

1x slot PCI Express x16, executando x4 (PCIEX4)
1x slot PCI Express x1

* Os slots PCIEX4 e PCIEX1 estão em conformidade com o padrão PCI Express 2.0.

Tecnologia Multi-Gráfica
Suporte para as tecnologias AMD Quad-GPU CrossFire ™ e 2-Way AMD CrossFire ™

Interface de armazenamento
Integrado na CPU
1x conector M.2 (soquete 3, chave M, tipo 2242/2260/2280/22110 SATA e suporte a SSD PCIe 3.0 x4 / x2) (M2A_SOCKET)
2x conectores SATA de 6 Gb / s (ASATA3 1/2)

Integrado no chipset
1x conector M.2 (soquete 3, chave M, tipo 2280 SATA e suporte a SSD PCIe 3.0 x2) (M2B_SOCKET)
4x conectores SATA 6Gb / s (SATA3 0/1/2/3)
Suporte para RAID 0, RAID 1 e RAID 10

* Consulte "1-7 Conectores internos" para obter os avisos de instalação dos conectores M.2 e SATA.

USB
Integrado na CPU
4x portas USB 3.1 Gen 1 no painel traseiro

Integrado no chipset
2x portas USB 3.1 Gen 2 Tipo A (vermelhas) no painel traseiro
2 portas USB 3.1 Gen 1 disponíveis através dos conectores USB internos
6x portas USB 2.0 / 1.1 (2 portas no painel traseiro, 4 portas disponíveis nos conectores USB internos)

Conectores de E / S internos
1x conector de alimentação principal ATX de 24 pinos
1x conector de alimentação ATX 12V de 8 pinos
1x header de cooler da CPU
3x header de cooler do sistema
2x soquete M.2 3 conectores
6x conectores SATA de 6 Gb / s
2x header de fita LED endereçáveis
2x jumpers de seleção de energia de faixa endereçável em LED
1x resfriador de CPU faixa de LED / RGB LED faixa
1x header de faixa de LED RGB (RGBW)
1x header do painel frontal
1x conector de áudio no painel frontal
1x header de saída S / PDIF
1x conector USB 3.1 Gen 1
2x header USB 2.0 / 1.1
1x header Trusted Platform Module (TPM) (2x6 pinos, apenas para o módulo GC-TPM2.0_S)
1x header de porta serial
1x header do alto-falante
1x jumper clear CMOS
1x header de intrusão de chassi

Conectores do painel traseiro
1 porta de teclado / mouse PS / 2
2x portas USB 2.0 / 1.1
1x porta DVI-D
1x porta HDMI
4 portas USB 3.1 Gen 1
1x porta RJ-45
2x portas USB 3.1 Gen 2 Tipo A (vermelho)
6x tomadas de áudio

Controlador de E / S
Chip Controlador de E / S iTE ®

Monitoramento H / W
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do cooler
Aviso de superaquecimento
Aviso de falha do cooler
Controle de velocidade do cooler

* Se a função de controle de velocidade do cooler é suportada, depende do cooler instalado

BIOS
1x flash de 128 Mbit
Uso do BIOS AMI UEFI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características únicas
Suporte para o APP Center

* Os aplicativos disponíveis no APP Center podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar, dependendo das especificações da placa-mãe.

@BIOS
AutoGreen
Cloud Station
EasyTune
Fast Boot
Game Boost
ON/OFF Charge
RGB Fusion
Smart Backup
Smart Keyboard
Smart Survey
System Information Viewer
USB Blocker
Suporte para Q-Flash
Suporte para instalação do Xpress

Sistema operacional
Suporte para Windows 10 de 64 bits
Suporte para Windows 7 de 64 bits

* Para oferecer suporte ao Windows 7 de 64 bits, você deve instalar uma CPU AMD Pinnacle Ridge & Summit Ridge.

* Faça o download da "Ferramenta de Instalação USB do Windows" no site da GIGABYTE e instale-a antes de instalar o Windows 7.
